济南方圆生产的WDW-E系列微机控制电子万能试验机可根据客户需求增加其它相应标准。外形美观、操作方便、性能稳定可靠。如您有需求或任何想要咨询的问题,欢迎您随时致电我司, 24小时热线:0531-83157169,我们将有专业的技术人员竭诚为您服务。
WDW-E微机控制电子万能试验机的设计采用国外的先进控制理念,满足国家标准GB/T228《金属材料室温拉伸试验方法》GB/T7314《金属材料室温压缩试验方法》GB/T14452《金属材料弯曲力学性能试验方法》可以满足GB、、ASTM、DIN等标准。计算机通过方圆公司研制的全数字控制系统进行采集控制、经方圆全数字调速控制器直接控制全数字调速电机转动、转速经减速系统减速后通过精密丝杠副实现横梁上升、下降,完成试样的拉伸、剥离等力学性能试验。
1.适用的试验方法及标准:
GB/T228《金属材料室温拉伸试验方法》
GB/T7314《金属材料室温压缩试验方法》
GB/T14452《金属材料弯曲力学性能试验方法》
可以满足GB、、ASTM、DIN等标准。可根据客户需求增加其它相应标准。
2.主机:

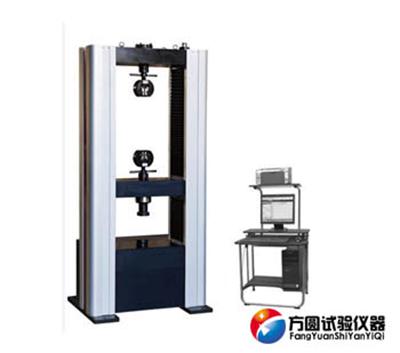

WDW-E微机控制电子万能试验机可分为WDW-50E WDW-100E WDW-300E WDW-500E WDW-600E五种型号,该机采用双空间龙门式落地式结构,标准为上空间拉伸,下空间压缩、弯曲,拉压空间可相互转换。主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架,调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸辅具(或压缩、弯曲等辅具)上下移动,实现试样的加荷与卸载。该结构保证机架有足够的刚度,同时实现高效、平稳传动。本机适用于各种金属、非金属及复合材料的力学性能指标的测试,完全符合国家相关标准的要求。据GB//ASTM/JIS/DIN等标准选配不同附具后,用其进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验,也可检测材料的屈服强度、抗拉(压、弯)强度、延伸率、非比例强度、弹性模量等参数;建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析;是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
序号 |
技术指标 |
WDW-50E |
WDW-100E |
WDW-200E |
WDW-300E |
WDW-500E |
WDW-600E |
1 |
试验机等级 |
1级或0.5级 |
|
|
|
|
|
2 |
试验力最大值 |
50kN |
100kN |
200kN |
300kN |
500kN |
600kN |
3 |
试验力测量范围 |
最大试验力的(0.4%~100%) |
|
|
|
|
|
4 |
试验力测量精度 |
最大试验力的(0.2%~100%)测量范围内,优于示值的±1%(1级); 最大试验力的(0.4%~100%)测量范围内,优于示值的±0.5%(0.5级) |
|
|
|
|
|
5 |
试验力分辨力 |
±300000码 |
|
|
|
|
|
6 |
变形最大值 |
10mm |
|
|
|
|
|
7 |
变形测量范围 |
引伸计满量程的0.2%-100% |
|
|
|
|
|
8 |
变形测量精度 |
引伸计满量程的0.2%-100%范围内,优于示值的±1%(1级); 引伸计满量程的0.2%-100%范围内,优于示值的±0.5%(0.5级) |
|
|
|
|
|
9 |
位移测量精度 |
优于示值的±1%(1级);优于示值的±0.5%(0.5级) |
|
|
|
|
|
10 |
位移分辨力 |
0.001mm |
|
|
|
|
|
11 |
位移速度(mm/min) |
0. 005 ~ 500 ,无级调速 |
|
|
|
|
|
12 |
拉伸行程(mm) |
600 |
600 |
600 |
600 |
600 |
|
13 |
压缩行程(mm) |
600 |
600 |
600 |
600 |
600 |
|
14 |
试验宽度(mm) |
500 |
550 |
600 |
600 |
650 |
|
15 |
力控速率调节范围 |
0.005--5%Fs/s |
|
|
|
|
|
16 |
力控速率控制精度 |
为±1%设定值以内 |
|
|
|
|
|
17 |
变形速率调节范围 |
0.005—5%Fs/s |
|
|
|
|
|
18 |
变形速率控制精度 |
速率<0.05%Fs时,为±1%设定值以内; 速率>0.05%Fs时,为±0.5%设定值以内 |
|
|
|
|
|
19 |
位移速率控制精度 |
速率<0.01mm/min时,为设定值的±1%以内; 速率≥0.01mm/min时,为设定值的±0.5%以内。 |
0.005—250mm/min |
|
|
|
|
20 |
恒力、恒位移、恒变形控制范围 |
0.5%~100%Fs |
|
|
|
|
|
21 |
恒力、恒位移、恒变形控制精度 |
设定值≥10%Fs时,为设定值的±0.1%以内; 速率<10%Fs时,为设定值的±1%以内 |
|
|
|
|
|
22 |
工作环境 |
室温10~35℃,湿度20%~80% |
|
|
|
|
|
23 |
主机外形尺寸 (宽×深×高)(mm) |
950×650×2100 |
1000×750×2200 |
1100×770×2600 |
1150×770×2817 |
|
|
24 |
主机重量(kg) |
750 |
1100 |
1800 |
1800 |
2800 |
|
工作环境要求
1、在室温10°-35℃范围内,对闻到要严格的试验,试验温度应为:23℃±5℃;
2、相对湿度不大于80%;
3、在稳固的基础上正确安装;
4、在周围无振动、无腐蚀性介质和无强电干扰的清洁的环境中
5、电源电压的波动范围不应超过额定电压的10%。
